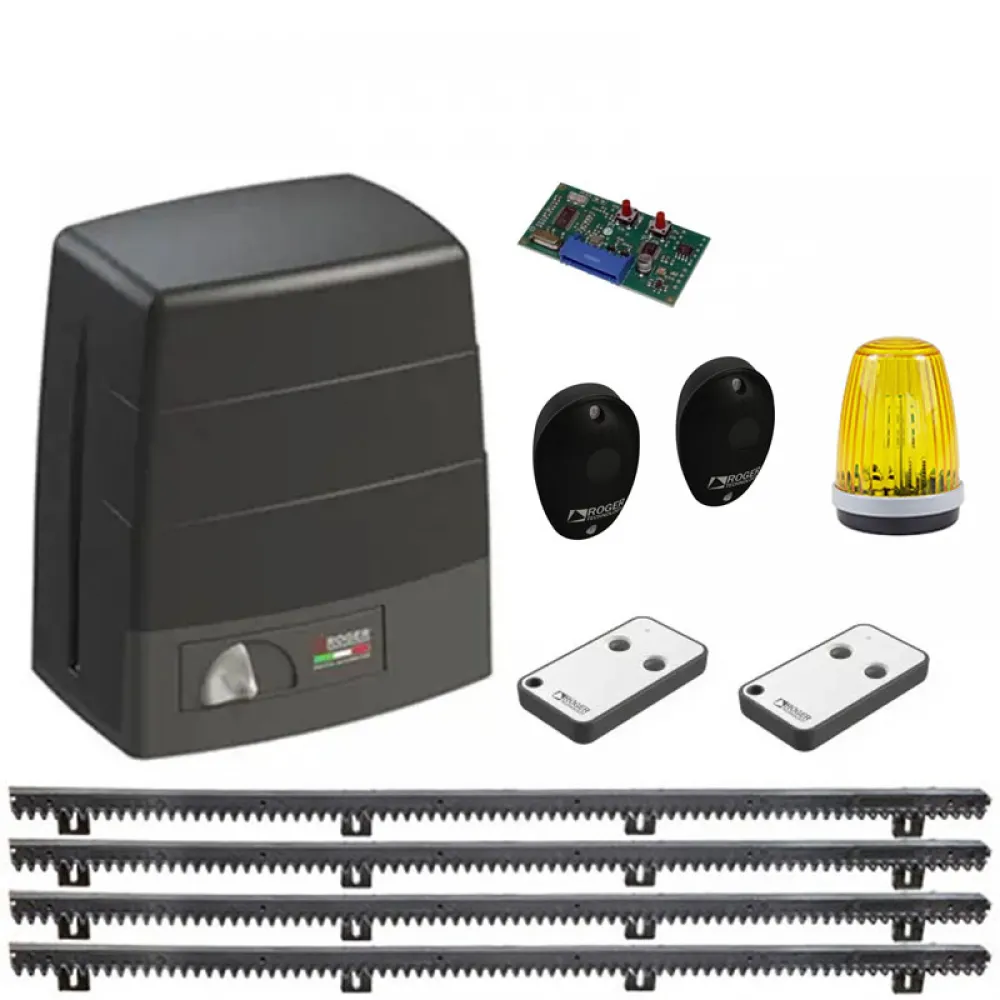

Kit automatizare poartă culisantă Roger Technology BM30/310/HS/F Brushless High Speed – 400 kg, 24V, utilizare intensivă

Roger Technology KIT BM30/310/HS/F KIT FULL este un sistem complet de automatizare pentru porți culisante cu greutatea de până la 400 kg, echipat cu motor Brushless de 24V, tehnologie High Speed și centrală electronică digitală B70/1DC.

Automatizarea este concepută pentru aplicații care necesită o viteză ridicată de deschidere, control precis al mișcării și un număr mare de manevre zilnice.

Datorită tehnologiei Brushless, sistemul oferă eficiență energetică ridicată, funcționare silențioasă și uzură redusă a componentelor motorului.

Versiunea High Speed permite o viteză de deplasare declarată de până la 24 metri/minut, contribuind la reducerea timpului de așteptare pentru accesul auto.

Cu o capacitate declarată de până la 500 de cicluri pe zi, Roger Technology BM30/310/HS/F reprezintă o soluție pentru automatizarea accesului în proprietăți rezidențiale, sedii de firme, parcări private și alte locații cu trafic intens.

Tehnologie Brushless 24V – eficiență și fiabilitate

Automatizarea Roger Technology BM30/310/HS/F utilizează un motor electric Brushless, fără perii colectoare, controlat electronic.

Această tehnologie elimină frecarea și uzura periilor caracteristice motoarelor convenționale, contribuind la o durată de exploatare ridicată și la reducerea necesității intervențiilor de întreținere asupra motorului.

Principalele avantaje ale tehnologiei Brushless:

• Eficiență energetică ridicată

• Funcționare silențioasă

• Uzură redusă a componentelor motorului

• Control precis al vitezei

• Accelerare și decelerare progresivă

• Capacitate de utilizare intensivă

• Răspuns rapid la comenzile electronice

• Performanțe constante în condiții de exploatare corespunzătoare

Alimentarea motorului la 24V DC permite gestionarea electronică a funcționării și integrarea funcțiilor avansate de control și siguranță.

Versiune High Speed – viteză de până la 24 m/min

Unul dintre avantajele automatizării Roger Technology BM30/310/HS/F este viteza ridicată de deplasare.

Versiunea High Speed este destinată instalațiilor unde timpul de deschidere și închidere reprezintă un criteriu important de selecție.

Conform tabelului tehnic al distribuitorului, motorul poate atinge o viteză de 24 m/min, echivalentul a aproximativ 0,40 m/secundă.

Pentru o poartă cu o cursă de 4 metri, timpul teoretic de deplasare la viteza maximă este de aproximativ 10 secunde, fără a include accelerarea, încetinirea și alte limitări programate.

Viteza efectivă depinde de configurația instalației, greutatea porții, parametrii centralei și condițiile mecanice de rulare.

Această caracteristică face automatizarea potrivită pentru accesurile unde se dorește reducerea timpului de așteptare.

Automatizare pentru porți culisante de până la 400 kg

Roger Technology BM30/310/HS/F este destinat porților culisante cu greutatea maximă de 400 kg.

Motorul poate fi utilizat pentru automatizarea porților metalice, a porților rezidențiale și a altor sisteme culisante compatibile.

Pentru funcționarea corespunzătoare, poarta trebuie să fie corect construită și echilibrată, cu role, șină și ghidaje în stare bună.

Greutatea porții nu reprezintă singurul criteriu de selecție. Trebuie luate în considerare și lungimea cursei, rezistența la rulare, frecvența de utilizare și condițiile climatice.

Utilizare intensivă – până la 500 de cicluri zilnice

Automatizarea Roger Technology BM30/310/HS/F este prezentată pentru un regim de utilizare intensivă, cu o capacitate declarată de până la 500 de cicluri pe zi.

Această caracteristică permite luarea în considerare a sistemului pentru locații cu un număr mare de accesări zilnice.

Automatizarea poate fi potrivită pentru:

• Proprietăți rezidențiale cu acces frecvent

• Parcări private

• Sedii de firme

• Spații comerciale

• Accesuri comune pentru mai mulți utilizatori

• Instalații unde este necesară deschiderea rapidă a porții

Capacitatea reală de utilizare depinde de lungimea cursei, greutatea porții, temperatura ambientală și parametrii programați.

Centrală electronică Roger Technology B70/1DC

Kitul include centrala digitală Roger Technology B70/1DC, integrată în motoreductor și destinată controlului motorului Brushless.

Centrala permite gestionarea mișcării porții și configurarea parametrilor de funcționare.

Printre funcțiile sistemului se numără:

• Controlul deschiderii și închiderii porții

• Reglarea vitezei de deplasare

• Pornire și oprire progresivă

• Configurarea încetinirii la finalul cursei

• Închidere automată programabilă

• Deschidere parțială pentru acces pietonal

• Monitorizarea mișcării prin encoder

• Gestionarea comenzilor radio

• Integrarea fotocelulelor de siguranță

• Conectarea lămpii de semnalizare

• Configurarea parametrilor de detectare a obstacolelor

Unitatea electronică utilizează o arhitectură digitală fără relee pentru comanda motorului, contribuind la controlul precis al funcționării.

Encoder absolut digital – monitorizarea poziției porții

Automatizarea este echipată cu un encoder absolut integrat, care permite monitorizarea electronică a poziției și a mișcării motorului.

Sistemul utilizează tehnologie digitală magnetică SENSORED, cu rezoluție declarată de 4096 impulsuri pe rotație.

Encoderul oferă centralei informații despre mișcare, contribuind la:

• Controlul precis al deplasării

• Gestionarea accelerării și decelerării

• Monitorizarea poziției motorului

• Supravegherea funcționării automatizării

• Detectarea comportamentelor anormale

• Controlul electronic al parametrilor de siguranță

Prin utilizarea encoderului absolut, sistemul beneficiază de un nivel ridicat de precizie în controlul mișcării.

Transmisie mecanică robustă cu angrenaje metalice

Roger Technology BM30/310/HS/F utilizează o transmisie mecanică realizată cu angrenaje din aliaje metalice.

Potrivit distribuitorului, transmisia nu utilizează angrenaje din plastic, teflon sau nylon.

Această construcție contribuie la rezistența mecanică și la transmiterea eficientă a forței motorului către pinion.

Pinionul exterior este de tip Z15, modul 4, fiind destinat angrenării cu o cremalieră compatibilă.

Pentru funcționarea corespunzătoare, cremaliera trebuie montată și aliniată corect, respectând distanțele și jocurile mecanice recomandate.

Forță reglabilă între 50 și 350 N

Motorul Roger Technology BM30/310/HS/F are o forță declarată cuprinsă între 50 și 350 N, în funcție de configurația de funcționare.

Controlul electronic permite adaptarea parametrilor motorului la caracteristicile porții.

Reglarea corespunzătoare contribuie la o deplasare uniformă și la reducerea solicitărilor mecanice asupra transmisiei.

Pentru siguranță, forța trebuie configurată și verificată prin măsurători conform cerințelor aplicabile instalațiilor de porți automatizate.

Limitatoare mecanice de cursă

Automatizarea este prevăzută cu limitatoare mecanice de cursă, utilizate pentru identificarea pozițiilor finale de deschidere și închidere.

Acestea permit centralei să gestioneze oprirea porții în pozițiile stabilite.

Montarea și reglarea corectă a limitatoarelor contribuie la funcționarea repetabilă și la protejarea componentelor mecanice.

Deblocare manuală cu cheie personalizată

Motoreductorul utilizează un sistem de transmisie ireversibil și este prevăzut cu mecanism de deblocare manuală.

În cazul unei întreruperi a alimentării electrice, utilizatorul poate debloca motorul cu ajutorul cheii dedicate.

Poarta poate fi apoi deplasată manual, dacă sistemul de rulare funcționează corespunzător.

Această funcție permite accesul în proprietate și în situațiile în care alimentarea electrică nu este disponibilă.

Receptor radio Roger Technology H93/RX20/I

Kitul include receptorul radio Roger Technology H93/RX20/I, cu două canale, destinat recepționării comenzilor transmise de telecomenzile compatibile.

Receptorul permite integrarea comenzilor radio în sistemul de automatizare.

În funcție de programare, canalele pot fi utilizate pentru comanda principală a porții și pentru alte funcții compatibile.

Telecomenzi Roger Technology E80/TX52R/2

Pachetul include două telecomenzi Roger Technology E80/TX52R/2, fiecare prevăzută cu două canale.

Telecomenzile funcționează la frecvența 433,92 MHz și permit transmiterea comenzilor către receptorul radio compatibil.

Configurația cu două canale oferă flexibilitate pentru utilizarea mai multor funcții sau automatizări compatibile.

Telecomenzile sunt compacte și potrivite pentru utilizarea zilnică.

Fotocelule Roger Technology R90/F2ES

Kitul include un set de fotocelule Roger Technology R90/F2ES, bazate pe tehnologie infraroșu și prevăzute cu funcție de sincronizare.

Fotocelulele sunt utilizate pentru detectarea obstacolelor în zona monitorizată.

În cazul întreruperii fasciculului, acestea transmit un semnal către centrala de comandă, care poate interveni conform configurației de siguranță.

Utilizarea fotocelulelor contribuie la protejarea persoanelor și vehiculelor în timpul funcționării porții.

Ce conține kitul Roger Technology BM30/310/HS/F KIT FULL?

Pachetul comercial include:

• 1 x motoreductor Roger Technology BM30/304/HS, Brushless High Speed 24V, cu centrală B70/1DC integrată

• 1 x receptor radio Roger Technology H93/RX20/I, 2 canale

• 2 x telecomenzi Roger Technology E80/TX52R/2, 2 canale, 433,92 MHz

• 1 x set fotocelule Roger Technology R90/F2ES, cu sincronizare

• 1 x lampă de semnalizare LED CFT-LUCKY-LED

• 1 x set bază și șuruburi pentru montarea motoreductorului

Cremaliera pentru poarta culisantă nu este menționată în conținutul standard al acestui kit.

Specificații tehnice Roger Technology BM30/310/HS/F

Avantajele automatizării Roger Technology BM30/310/HS/F

Tehnologie Brushless High Speed – motor eficient, fără perii colectoare, proiectat pentru funcționare rapidă și utilizare intensivă.

Viteză de până la 24 m/min – contribuie la reducerea timpului de deschidere și închidere a porții.

Până la 500 cicluri zilnice – capacitate declarată pentru aplicații cu trafic ridicat, în condițiile recomandate.

Encoder absolut digital – permite monitorizarea precisă a mișcării motorului.

Centrală digitală B70/1DC – oferă control electronic avansat și configurarea parametrilor de funcționare.

Transmisie cu angrenaje metalice – construcție robustă, potrivită pentru solicitări mecanice repetate.

Două telecomenzi incluse – permit utilizarea imediată a sistemului radio după instalare și programare.

Fotocelule și lampă LED – accesorii incluse pentru supravegherea și semnalizarea zonei de acces.

Deblocare manuală – permite acționarea porții în lipsa alimentării electrice.

Posibilitate de alimentare solară – oferă flexibilitate suplimentară pentru anumite instalații.

Aplicații recomandate

Kitul Roger Technology BM30/310/HS/F poate fi utilizat pentru:

• Porți culisante rezidențiale

• Porți de acces pentru case și vile

• Parcări private cu trafic intens

• Sedii de firme

• Spații comerciale

• Proprietăți cu acces auto frecvent

• Instalații unde este necesară deschiderea rapidă a porții

• Porți culisante de până la 400 kg

De ce să alegi Roger Technology BM30/310/HS/F Brushless High Speed?

Roger Technology BM30/310/HS/F KIT FULL este o soluție de automatizare destinată utilizatorilor care doresc viteză ridicată, control precis și fiabilitate pentru porți culisante de până la 400 kg.

Motorul Brushless de 24V, centrala digitală B70/1DC, encoderul absolut și transmisia cu angrenaje metalice formează un sistem conceput pentru utilizare intensivă.

Versiunea High Speed oferă avantajul unei deplasări rapide, în timp ce accesoriile incluse – receptor radio, două telecomenzi, fotocelule și lampă LED – permit realizarea unei instalații complete de automatizare, cu adăugarea cremalierei și a eventualelor dispozitive de siguranță suplimentare necesare.

Roger Technology BM30/310/HS/F reprezintă o alegere potrivită pentru automatizarea porților culisante unde viteza, precizia și frecvența de utilizare sunt criterii importante.
